Kuru Rotorlu Sirkülasyon Pompaları
Wilo BL Serisi Yüksek Verimli Blok Tip Santrifüj Pompalar
Aşındırıcı maddeler içermeyen sıcak ve soğuk akışkanların sirkülasyonu, transferi ve basınçlandırılması amacıyla kullanıma uygundur.
* -20 C ile +140 C arası akışkan sıcaklıklarında 16 bar işletme basınçlarına kadar kullanılabilir.
* Tek kademeli salyangoz tip monoblok santrifüj pompalardır.
* DN32 - DN150 arası flanş ölçülerinde, 360 m3/h debi ve 105 mSS basma yüksekliği değerlerine kadar geniş bir kapasite alanı vardır.
* IEC standartlarında norm motor ile tahrik edilmektedir.
* Frekans konvertörlü kontrol panolarıyla elektrik tasarrufu gerçekleştirilebilir.
* Motor gövdelerinde standart yoğuşma suyu tahliye delikleri sayesinde uzun ve güvenli motor ömrü sağlar.
* Yüksek verimli ve uzun ömürlüdür.
* Mekanik salmastralı ve kaplinlidir.
* Yedek parça ve servis güvencelidir.
Teknik ana veriler
İzin verilen sıcaklık aralığı -20 °C ilâ +140 °C
Şebeke bağlantısı 3~400 V, 50 Hz
Koruma sınıfı IP 55
Nominal çap DN 32 ilâ DN 150
Maks. işletme basıncı 16 bar
Tanım/konstrüksiyon
Blok tipi tek kademeli alçak basınç santrifüj pompası, aksiyal emme ağızlı ve radyal düzenli basınç ağızlı
Mekanik salmastra
Basınç ölçümü bağlantılı flanş bağlantısı R 1/8
Laterna
Kaplin
IEC-Normlu Motor
Malzemeler
Pompa gövdesi ve laterna: Standart: EN-GJL-250; opsiyonel sferik döküm EN-GJS-400-18-LT
Çark: Standart: EN-GJL-200; Özel versiyon: Bronz G-CuSn 10
Mil: 1.4122
Mekanik salmastra: AQ1EGG; Diğer mekanik salmastralar için sorunuz
Teslimat kapsamı
Pompa
Montaj ve İşletme Kılavuzu
Wilo DL Serisi Kuru Rotorlu Yüksek Verimli İkiz Tip İnline Pompalar
Aşındırıcı maddeler içermeyen sıcak ve soğuk akışkanların sirkülasyonu, transferi ve basınçlandırılması amacıyla kullanıma uygundur.
* -10 C ile +140 C arası akışkan sıcaklıklarında 16 bar işletme basınçlarına kadar kullanılabilir.
* Kuru rotorlu, in-line tip, tek kademelidir.
* İkiz tip pompalar, emiş ve basınç flanş çıkışları ortak olan aynı gövde içine yerleştirilmiş iki ayrı motor/çark grubundan oluşmaktadır.
* Ortak basınç flanşının içine yerleştirilmiş çevrim klapesi ile pompalar birbirlerinden soyutlandırılmış ve tekli işletim mümkün hale getirilmiştir. Ancak gerektiğinde iki pompa birlikte çalıştırılabilir. (Paralel İşletim)
* IEC standartlarında norm motor ile tahrik edilmektedir.
* Frekans konvertörlü kontrol panolarıyla elektrik tasarrufu gerçekleştirilebilir.
* Yüksek verimli ve uzun ömürlüdür.
* Mekanik salmastralı ve kaplinlidir.
* Yedek parça ve servis güvencelidir.
Teknik ana veriler
İzin verilen sıcaklık aralığı -20 °C ilâ +140 °C
Şebeke bağlantısı 3~400 V, 50 Hz
Koruma sınıfı IP 55
Nominal çap DN 32 ilâ DN 200
Maks. işletme basıncı 16 bar
Tanım/konstrüksiyon
Inline tipi, tek kademeli alçak basınç ikiz pompası
Değiştirme klapesi
Mekanik salmastra
Basınç ölçümü bağlantılı flanş bağlantısı R 1/8
Laterna
Kaplin
IEC-Normlu Motor
Malzemeler
Pompa gövdesi ve laterna: Standart: EN-GJL-250; opsiyonel sferik döküm EN-GJS-400-18-LT
Çark: Standart: EN-GJL-200; Özel versiyon: Bronz G-CuSn 10
Mil: 1.4122
Mekanik salmastra: AQ1EGG; Diğer mekanik salmastralar için sorunuz
Teslimat kapsamı
Pompa
Montaj ve İşletme Kılavuzu
Wilo DL-E Serisi Kuru Rotorlu Yüksek Verimli Frekans Konvertörlü İkiz Tip İnline Pompalar
Aşındırıcı maddeler içermeyen sıcak ve soğuk akışkanların sirkülasyonu, transferi ve basınçlandırılması amacıyla kullanıma uygundur.
* Frekans konvertör ünitesi üzerinde entegredir.
* Elektronik regülasyonlu, kuru rotorlu, inline tip, flanş bağlantılı ve otomatik güç ayarlıdır.
* İstenilen ?P (basma yüksekliği) pompa üzerinde set edilir ve ihtiyaç duyulan debi miktarına göre pompa devir hızını kontrol ederek, önemli ölçülerde enerji tasarrufu sağlar.
* ?P basınç algılayıcısı ile ilgili elektrik bağlantıları yapılmıştır.
* İkiz tip pompalar, emiş ve basınç flanş çıkışları ortak olan aynı gövde içine yerleştirilmiş iki ayrı motor/çark grubundan oluşmaktadır.
* Ortak basınç flanşının içine yerleştirilmiş çevrim klapesi ile pompalar birbirlerinden soyutlandırılmış ve tekli işletim mümkün hale getirilmiştir. Ancak gerektiğinde iki pompa birlikte çalıştırılabilir. (Paralel İşletim)
* -20 C ile +140 C arası akışkan sıcaklıklarında 16 bar işletme basınçlarına kadar kullanılabilir.
* DN40 - DN80 arası flanş ölçülerinde, 260 m3/h debi ve 50 mSS basma yüksekliği değerlerine kadar geniş bir kapasite alanı vardır.
* Yüksek verimli ve uzun ömürlüdür.
* Mekanik salmastralı ve kaplinlidir.
* Yedek parça ve servis güvencelidir.
Teknik ana veriler
İzin verilen sıcaklık aralığı -20 °C ilâ +140 °C
Şebeke bağlantısı 3~400 V, 50 Hz
Koruma sınıfı IP 54
Nominal çap DN 40 ilâ DN 80
maks. işletme basıncı 16 bar
Tanım/konstrüksiyon
Inline tipi, tek kademeli alçak basınç ikiz pompası
Değiştirme klapesi
Mekanik salmastra
Flanşlı bağlantı
Laterna
Kaplin
Motor, entegre elektronik devir hızı regülasyonlu
Malzemeler
Pompa gövdesi ve laterna: EN-GJL-250
Çark: Standardausführung: EN-GJL-200; Özel versiyon: G-CuSn 10
Mil: 1.4122
Mekanik salmastra: AQ1EGG; Diğer mekanik salmastralar için sorunuz
Teslimat kapsamı
Pompa
Montaj ve İşletme Kılavuzu
Wilo DP-E Serisi Frekans Konvertörlü, Yekpare Milli, Kuru Rotorlu İkiz tip, In-line Pompalar
Aşındırıcı maddeler içermeyen sıcak ve soğuk akışkanların sirkülasyonu, transferi ve basınçlandırılması amacıyla kullanıma uygundur.
* Frekans konvertör ünitesi üzerinde entegredir.
* Elektronik regülasyonlu, kuru rotorlu, inline tip, flanş bağlantılı ve otomatik güç ayarlıdır.
* İstenilen ?P (basma yüksekliği) pompa üzerinde set edilir ve ihtiyaç duyulan debi miktarına göre pompa devir hızını kontrol ederek, önemli ölçülerde enerji tasarrufu sağlar.
* ?P basınç algılayıcısı ile ilgili elektrik bağlantıları yapılmıştır.
* -10 C ile +140 C arası akışkan sıcaklıklarında 10 bar işletme basınçlarına kadar kullanılabilir.
* DN32 - DN80 arası flanş ölçülerinde, 105 m3/h debi ve 30 mSS basma yüksekliği değerlerine kadar geniş bir kapasite alanı vardır.
* Yüksek verimli ve uzun ömürlüdür.
* Mekanik salmastralıdır.
* Yedek parça ve servis güvencelidir
Teknik ana veriler
İzin verilen sıcaklık aralığı -10 °C ilâ +120 °C
Şebeke bağlantısı 3~400 V, 50 Hz
Koruma sınıfı IP 55
Nominal çap DN 32 ilâ DN 80
Maks. işletim basıncı 10 bar (özel versiyon: 16 bar)
Tanım/konstrüksiyon
Inline tipi, tek kademeli alçak basınç ikiz pompası
Değiştirme klapesi
Mekanik salmastra
Flanşlı bağlantı
Motor, entegre elektronik devir hızı regülasyonlu
Malzemeler
Pompa gövdesi ve laterna: EN-GJL-250
Çark: PP, cam elyafıyla kuvvetlendirilmiş
Mil: 1.4021
Mekanik salmastra: AQ1EGG; Diğer mekanik salmastralar için sorunuz
Teslimat kapsamı
Pompa
Montaj ve İşletme Kılavuzu
Wilo DPL Serisi Kuru Rotorlu Yekpare Milli Kaplinsiz İkiz Tip İnline Pompalar
Aşındırıcı maddeler içermeyen sıcak ve soğuk akışkanların sirkülasyonu, transferi ve basınçlandırılması amacıyla kullanıma uygundur.
* -10 C ile +120 C arası akışkan sıcaklıklarında 10 bar işletme basınçlarına kadar kullanılabilir.
* Kuru rotorlu, in-line tip, tek kademelidir.
* İkiz tip pompalar, emiş ve basınç flanş çıkışları ortak olan aynı gövde içine yerleştirilmiş iki ayrı motor/çark grubundan oluşmaktadır.
* Ortak basınç flanşının içine yerleştirilmiş çevrim klapesi ile pompalar birbirlerinden soyutlandırılmış ve tekli işletim mümkün hale getirilmiştir. Ancak gerektiğinde iki pompa birlikte çalıştırılabilir. (Paralel İşletim)
* IEC standartlarında norm motor ile tahrik edilmektedir.
* Frekans konvertörlü kontrol panolarıyla elektrik tasarrufu gerçekleştirilebilir.
* Yüksek verimli ve uzun ömürlüdür.
* Mekanik salmastralıdır.
* Yedek parça ve servis güvencelidir.
images/upload/216836.jpg
Teknik ana veriler
İzin verilen sıcaklık aralığı -10 °C ilâ +120 °C
Şebeke bağlantısı 3~400 V, 50 Hz
Koruma sınıfı IP 55
Nomimal çap Rp 1 ilâ DN 100
Maks. işletim basıncı 10 bar (özel versiyon: 16 bar)
Tanım/konstrüksiyon
Inline tipi, tek kademeli alçak basınç ikiz pompası
Değiştirme klapesi
Mekanik salmastra
Basınç ölçümü bağlantılı flanş bağlantısı R 1/8
Tek parça milli motor
Malzemeler
Pompa gövdesi ve laterna: EN-GJL-250
Çark: Plastik / EN-GJL-200 (pompa tipine bağlı olarak)
Mil: 1.4021 (Versiyon N: 1.4404)
Mekanik salmastra: AQ1EGG; Diğer mekanik salmastralar için sorunuz
Teslimat kapsamı
Pompa
Montaj ve İşletme Kılavuzu

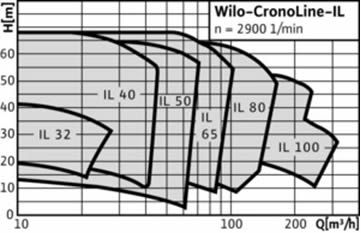

Wilo IL Serisi Kuru Rotorlu Yüksek Verimli Tekli Tip İnline Pompalar

Aşındırıcı maddeler içermeyen sıcak ve soğuk akışkanların sirkülasyonu, transferi ve basınçlandırılması amacıyla kullanıma uygundur.
* -10 C ile +140 C arası akışkan sıcaklıklarında 16 bar işletme basınçlarına kadar kullanılabilir.
* Kuru rotorlu, in-line tip, tek kademelidir.
* DN32 - DN250 arası flanş ölçülerinde, 1140 m3/h debi ve 85 mSS basma yüksekliği değerlerine kadar geniş bir kapasite alanı vardır.
* IEC standartlarında norm motor ile tahrik edilmektedir.
* Frekans konvertörlü kontrol panolarıyla elektrik tasarrufu gerçekleştirilebilir.
* Motor gövdelerinde standart yoğuşma suyu tahliye delikleri sayesinde uzun ve güvenli motor ömrü sağlar.
* Yüksek verimli ve uzun ömürlüdür.
* Mekanik salmastralı ve kaplinlidir.
* Yüksek verimli ve uzun ömürlüdür.
* Yedek parça ve servis güvencelidir.
Teknik ana veriler
İzin verilen sıcaklık aralığı -20 °C ilâ +140 °C
Şebeke bağlantısı 3~400 V, 50 Hz
Koruma sınıfı IP 55
Nominal çap DN 32 ilâ DN 250
maks. işletme basıncı 16 bar
Tanım/konstrüksiyon
Inline tipi, tek kademeli alçak basınç santrifüj pompası
Mekanik salmastra
Basınç ölçümü bağlantılı flanş bağlantısı R 1/8
Laterna
Kaplin
IEC-Normlu Motor
Malzemeler
Pompa gövdesi ve laterna: Standart: EN-GJL-250; opsiyonel sferik döküm EN-GJS-400-18-LT
Çark: Standart: EN-GJL-200; Özel versiyon: Bronz G-CuSn 10
Mil: 1.4122
Mekanik salmastra: AQ1EGG; Diğer mekanik salmastralar için sorunuz
Teslimat kapsamı
Pompa
Montaj ve İşletme Kılavuzu
Wilo IL-E Serisi Kuru Rotorlu Yüksek Verimli Frekans Konvertörlü Tekli Tip İnline Pompalar
Flanş bağlantılı ve otomatik performans uyarlamalı Inline tipi elektronik regülasyonlu kuru rotorlu pompa
Aşındırıcı madde içermeyen soğuk ve sıcak suyun (VDI 2035 normuna göre), ısıtma, soğuk su ve soğutma suyu tesisatlarında basılması için
Özellikler/Ürün avantajları
Pompada sabit fark basınç için Δp-c ve değişken fark basınç için Δp-v regülasyon türü
Kontrol modu (0–10 V/0–20 mA)
Kolay kullanım için kırmızı-düğme teknolojisi
Trifaze bağlantı 3~400 V/50 Hz und 3~380 V/60 Hz, entegre motor koruması (KLF), trip elektronikli
Kızılötesi arayüz (IR izleme)
LON veya PLR bus iletişimi için eklenebilir IF modülleri ile opsiyonel arayüzler
İkiz pompası yönetimi sonradan eklenebilir
Teknik ana veriler
İzin verilen sıcaklık aralığı -20 °C ilâ +140 °C
Şebeke bağlantısı 3~400 V, 50 Hz
Koruma sınıfı IP 54
Nominal çap DN 40 ilâ DN 80
maks. işletme basıncı 16 bar
Tanım/konstrüksiyon
Inline tipi, tek kademeli alçak basınç santrifüj pompası
Mekanik salmastra
Flanşlı bağlantı
Laterna
Kaplin
Motor, entegre elektronik devir hızı regülasyonlu
Malzemeler
Pompa gövdesi ve laterna: EN-GJL-250
Çark: Standardausführung: EN-GJL-200; Özel versiyon G-CuSn 10
Mil: 1.4122
Mekanik salmastra: AQ1EGG, diğer mekanik salmastralar için sorunuz
Teslimat kapsamı
Pompa
Montaj ve İşletme Kılavuzu
Wilo IP-E Serisi Kuru Rotorlu Frekans Konvertörlü Kaplinsiz Yekpare Milli Tekli Tip İnline Pompalar
Aşındırıcı maddeler içermeyen sıcak ve soğuk akışkanların sirkülasyonu, transferi ve basınçlandırılması amacıyla kullanıma uygundur.
* Frekans konvertör ünitesi üzerinde entegredir.
* Elektronik regülasyonlu, kuru rotorlu, inline tip, flanş bağlantılı ve otomatik güç ayarlıdır.
* İstenilen ?P (basma yüksekliği) pompa üzerinde set edilir ve ihtiyaç duyulan debi miktarına göre pompa devir hızını kontrol ederek, önemli ölçülerde enerji tasarrufu sağlar.
* ?P basınç algılayıcısı ile ilgili elektrik bağlantıları yapılmıştır.
* -20 C ile +140 C arası akışkan sıcaklıklarında 16 bar işletme basınçlarına kadar kullanılabilir.
* DN40 - DN80 arası flanş ölçülerinde, 260 m3/h debi ve 50 mSS basma yüksekliği değerlerine kadar geniş bir kapasite alanı vardır.
* Yüksek verimli ve uzun ömürlüdür.
* Mekanik salmastralı ve kaplinlidir.
* Yedek parça ve servis güvencelidir.
Teknik ana veriler
İzin verilen sıcaklık aralığı -10 °C ilâ +120 °C
Şebeke bağlantısı 3~400 V, 50 Hz
Koruma sınıfı IP 55
Nominal çap DN 32 ilâ DN 80
Maks. işletim basıncı 10 bar (özel versiyon: 16 bar)
Tanım/konstrüksiyon
Inline tipi, tek kademeli alçak basınç santrifüj pompası
Mekanik salmastra
Flanşlı bağlantı
Motor, entegre elektronik devir hızı regülasyonlu
Malzemeler
Pompa gövdesi ve laterna: EN-GJL-250
Çark: PP, cam elyafıyla kuvvetlendirilmiş
Mil: 1.4021
Mekanik salmastra: AQ1EGG, diğer mekanik salmastralar için sorunuz
Teslimat kapsamı
Pompa
Montaj ve İşletme Kılavuzu

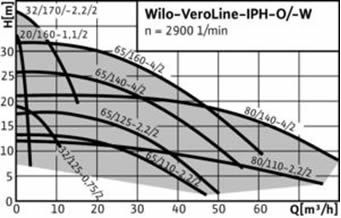

Wilo IPH-O Serisi In-line Tip Kızgın Yağ Pompaları
Inlıne tipi flanş bağlantılı kuru rotorlu pompa
Kapalı, sanayi tipi sirkülasyon sistemlerinde ısı transfer yağını basmak için
Özellikler/Ürün avantajları
Dönme yönünden bağımsız, kendiliğinden soğutulan mekanik salmastra
Geniş -10 °C ilâ +350°C akışkan sıcaklığı aralığı ve azami 9 bar'a kadar işletim basıncı aralığı sayesinde çok çeşitli uygulama alanları sunar
Teknik ana veriler
İzin verilen sıcaklık aralığı -10 °C ilâ +350 °C
Şebeke bağlantısı 3~400 V, 50 Hz
Koruma sınıfı IP 55
Nominal çap DN 20 ilâ DN 80
Maks. işletme basıncı 9 bar
Tanım/konstrüksiyon
Inline tipi, tek kademeli alçak basınç santrifüj pompası
Mekanik salmastra
Flanşlı bağlantı
Soğutma kaburgalı laterna
Standart motor
Malzemeler
Pompa gövdesi: Çelik döküm GS-60
Laterna: GGG-37
Çark: EN-GJL-250
Mil: X5CrNiCuNb174
Mekanik salmastra: AQ1GG; Diğer mekanik salmastralar için sorunuz
Teslimat kapsamı
Pompa
Montaj ve İşletme Kılavuzu
Wilo IPL Serisi Kuru Rotorlu Tekli Tip In-line Pompalar
Aşındırıcı maddeler içermeyen sıcak ve soğuk akışkanların sirkülasyonu, transferi ve basınçlandırılması amacıyla kullanıma uygundur.
* -10 C ile +120 C arası akışkan sıcaklıklarında 10 bar işletme basınçlarına kadar kullanılabilir.
* Kuru rotorlu, in-line tip, tek kademelidir.
* DN32 - DN100 arası flanş ölçülerinde, 200 m3/h debi ve 50 mSS basma yüksekliği değerlerine kadar geniş bir kapasite alanı vardır.
* IEC standartlarında norm motor ile tahrik edilmektedir.
* Frekans konvertörlü kontrol panolarıyla elektrik tasarrufu gerçekleştirilebilir.
* Motor gövdelerinde standart yoğuşma suyu tahliye delikleri sayesinde uzun ve güvenli motor ömrü sağlar.
* Yüksek verimli ve uzun ömürlüdür.
* Motor ve pompanın dönen tüm elemanları tek bir mil üzerine monte edildiğinden, son derece sessiz ve titreşimsiz çalışır.
Teknik ana veriler
İzin verilen sıcaklık aralığı -10 °C ilâ +120 °C
Şebeke bağlantısı 3~400 V, 50 Hz
Koruma sınıfı IP 55
• Nomimal çap Rp 1 ilâ DN 100
Maks. işletim basıncı 10 bar (özel versiyon: 16 bar)
Tanım/konstrüksiyon
Inline tipi, tek kademeli alçak basınç santrifüj pompası
Mekanik salmastra
Basınç ölçümü bağlantılı flanş bağlantısı R 1/8
Tek parça milli motor
Malzemeler
Pompa gövdesi ve laterna: EN-GJL-250
Çark: Plastik / EN-GJL-200 (pompa tipine bağlı olarak)
Mil: 1.4021 (Versiyon N: 1.4404)
Mekanik salmastra: AQ1EGG; Diğer mekanik salmastralar için sorunuz
Teslimat kapsamı
Pompa
Montaj ve İşletme Kılavuzu
|
